Существует великое множество разнообразных направляющих, но сейчас я расскажу только о тех из них, которые применяются в 3D фрезерных станках с ЧПУ настольного и стационарного исполнения.

Самые примитивные конструкции самодельщиков порой снабжаются направляющими, снятыми со списанных принтеров, и даже рельсы от печатающих машинок производства середины прошлого века, о них мы тоже говорить не будем, а рассмотрим три основных вида нормальных, фабричного производства, направляющих.

Круглые направляющие

Самые дешевые и самые простые направляющие, представляют из себя полированные штыри круглого сечения с закаленной примерно до 65 HRC поверхностью. Имеют очень высокую точность исполнения и равномерность диаметра по всей длинне, в качестве ответной части применяется линейный подшипник качения. Обычно эти подшипники снабжены манжетами, препятствующими проникновению внутрь стружки и грязи, что позволяет работать не меняя смазку в них на протяжении многих месяцев, а иногда и многих лет. Круглые направляющие крепятся к несущей части станка за концы, при помощи специальных креплений, либо методом фиксации в теле корпусных элементов станка. Относительно малая жесткость на изгиб ограничивает их применение малыми станками с длинной пролета не более 60 сантиметров (хотя есть и исключения), либо в качестве направляющих короткой оси Z в более габаритных станках.

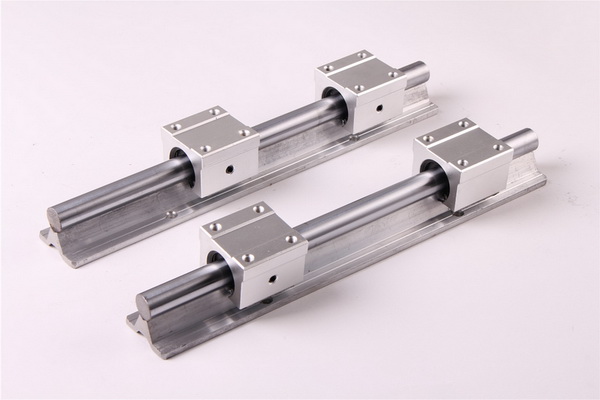

 Круглые направляющие чпу

Круглые рельсы

Конструктивно представляют из себя круглые направляющие, зафиксированные на алюминиевой подложке особой формы при помощи винтов с нижней стороны, сама подложка крепится к несущей части станка двумя рядами винтов. Подобный «бутерброд» добавляет жесткость на изгиб, что позволяет применять такие рельсы практически любой длинны. Однако тот факт, что между корпусом станка и круглым рельсом находится алюминиевая «прослойка» накладывает свои ограничения на их применения. Такие рельсы привлекательны своей низкой ценой, и вполне пригодны для применения в станках, работающих без высоких механических нагрузок. Для металлообработки а так же для силовой обработки древесины такие направляющие не годятся, самое слабое место в них именно алюминиевая подложка. На схеме черным цветом обозначен сам круглый стальной штырь (вид с торца в разрезе) а красным цветом ряды шариков линейного подшипника, зеленым алюминиевая подложка. Из этой схемы выдно, что площадь контакта шариков подшипника со стальным штырем очень мала и стремится к нулю, так как круглые шарики катаются по круглому штырю. Этот факт так же является причиной относительно низкой нагрузочной способности данной конструкции.

Профильные рельсы

Во многих каталогах фирм, торгующих станками, такие рельсы называются квадратными, хотя на самом деле форма их сечения далека от квадрата и имеет очень сложную конфигурацию. Наиболее известные представители рельс из этой категории имеют маркировку HIWIN или TNK. Рельс особой формы целиком выполнен из закаленной стали и крепится к несушим частям станка (станине) насквозь при помощи болтов. Такое решение позволяет добится максимальной жесткости конструкции, а шарики в каретках линейных модулей катаются по специальным канавкам, имеющим так же округлую форму, благодаря чему площадь контакта шариков с рельсом во много раз больше чем площадь контакта пары качения в круглых рельсах. Профильные рельсы способны выдерживать очень высокие нагрузки в течении длительного времени, благодаря чему нашли применение в серьезных станках даже промышленного класса. Как правило, каретки таких рельс снабжены тавотницами для удобства подачи в них смазки. В малых станках применяют консистентную смазку, например Литол-24, а в больших станках промышленного класса жидкое масло, которое периодически подается во все каретки станка одновременно, через систему централизованной смазки. Единственный недостаток таких рельс это очень высокая цена.

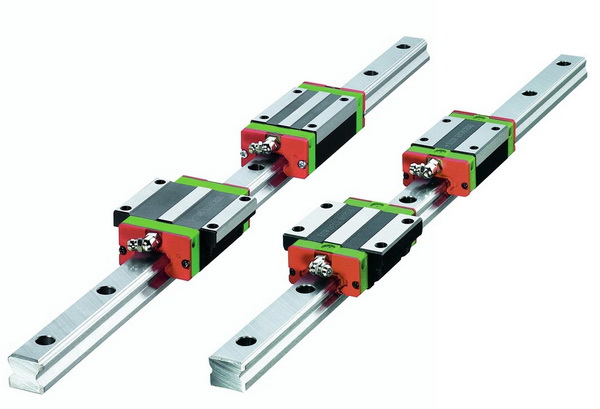

Профильные рельсы чпу

Это был обзор по направляющим. Напоминаю, что мои обзоры не претендуют на статус научного труда, а пишутся умышленно кратко и простым языком, ибо рассчитаны прежде всего на читателя, который только начинает собирать информацию по теме ЧПУ и не собирается забивать себе голову научными терминами и формулами.
